먼저 알아둘 용어
DC(Direct Current)·리플(ripple)·Vpp — DC는 직류 수준이고 리플은 그 주변 변동입니다. Vpp는 관측 구간에서 최대값과 최소값의 차이입니다. 직류 정확도와 리플 허용값은 별도로 정의해야 합니다.
오프셋(offset)·감쇠비·대역폭 — 오프셋은 큰 직류 성분을 화면 중심에 맞추는 데 쓰는 기능입니다. 감쇠비는 프로브가 신호를 줄이는 비율이고 대역폭은 관측하는 주파수 범위입니다. 모두 작은 변동의 측정 잡음과 표현에 영향을 줍니다.
반복되는 리플과 순간 스파이크를 나눠 살펴봅니다
전원 출력에 완만하게 오르내리는 리플과 짧게 솟는 스파이크가 함께 보인다면 전체 높이를 나타내는 Vpp 하나만 보고 필터를 고르기 어렵습니다. 정류나 스위칭 때문에 되풀이되는 전압 변화는 직류에 얹힌 리플(ripple)입니다. 스위칭 전원에서는 스위칭 주파수와 그 정수배인 고조파(harmonics)가 반복 성분을 찾는 단서가 됩니다. 여기에 스위치가 전환되는 순간의 빠른 스파이크나 주변 회로에서 유입된 신호가 겹칠 수 있습니다. 빠른 스파이크도 매번 같은 전환 시점에 나타날 수 있으므로 이를 모두 무작위 잡음(noise)으로 부르거나 특정 주파수 하나로 리플과 잡음을 가르지 않습니다.
먼저 출력의 같은 위치와 가까운 접지점에 프로브를 연결하고 입력 전압, 부하, 동작 모드를 고정합니다. 몇 차례 반복 주기가 한 화면에 들어오도록 시간을 잡아 리플의 주기를 본 뒤, 시간축을 확대해 좁은 스파이크가 언제 생기는지 확인합니다. 이때 프로브 접지 연결과 장비 대역폭도 기록합니다. 스파이크가 스위칭 시점과 같은 간격으로 반복된다면 스위칭과 관련된 성분을 의심할 수 있습니다. 주파수 분석 기능이 있다면 반복 주파수와 고조파의 피크를 보조 단서로 쓸 수 있지만, 피크만으로 발생 위치를 확정하지는 않습니다.
정류식 전원이라면 리플의 주기를 회로와 함께 읽습니다. 정류(rectification)는 교류에서 한쪽 방향으로 흐르는 출력 전류를 얻는 과정입니다. 단상 교류(single-phase alternating current)의 한쪽 반주기만 쓰는 반파 정류(half-wave rectification)에서는 저장 커패시터가 입력 한 주기에 한 번씩 다시 충전됩니다. 양쪽 반주기를 쓰는 전파 정류(full-wave rectification)에서는 두 번이며, 다이오드 네 개로 만든 브리지 정류기(bridge rectifier)가 그 한 방식입니다. 커패시터가 없는 정류 출력은 피크 사이에 크게 낮아집니다. 정류기 출력에 부하와 병렬로 연결한 평활 커패시터(reservoir capacitor)는 파형의 피크 부근에서 충전되고 다음 피크 전까지 부하에 전류를 내보내므로 전압이 서서히 내려갑니다. 단상 입력이 50/60 Hz(헤르츠, 1초 동안의 반복 횟수)라면 정류기 뒤 커패시터 양단에서 예상하는 기본 리플 주파수는 반파 50/60 Hz, 전파·브리지 100/120 Hz입니다. 입력 주파수와 정류 방식, 측정 위치, 부하를 함께 적고 예상 주기와 관측 주기를 대조합니다. 이 대응은 다상·스위칭 전원이나 후단 조정 회로의 출력에 그대로 적용하지 않습니다.
브리지의 네 다이오드 중 입력의 한 반주기에는 한 쌍이, 다음 반주기에는 다른 한 쌍이 전류를 흘려 부하 쪽 출력의 +와 − 방향을 유지합니다. 따라서 브리지 직후의 출력은 일정한 전압이 아니라 한쪽 방향으로 반복해서 솟는 맥동 전압입니다. 회로도에서 두 교류 입력과 직류 출력의 +·−를 구별하고, 실제 부품의 단자 위치는 그 부품의 데이터시트로 확인하십시오. 포스터의 패키지 그림만으로 핀 배열이나 실제 출력 파형을 확정하지 않습니다.
좁은 스파이크가 눈에 띄면 회로를 손보기 전에 프로브의 긴 접지선부터 확인합니다. 긴 선과 프로브 끝이 만든 고리가 주변 스위칭 신호를 받아들이면 실제 출력보다 큰 스파이크가 보일 수 있습니다. 같은 신호점과 접지점에서 짧은 접지 스프링이나 알맞은 동축 연결로 다시 측정합니다. 스파이크가 크게 달라지면 계측 경로의 영향부터 조사합니다. 연결을 바꾸면 대역폭과 회로에 가해지는 부하도 달라질 수 있으므로 두 파형의 높이 차이만으로 실제 출력의 개선량을 계산하지 않습니다.
짧은 접지 연결에서도 반복 리플이 남고 허용값을 넘는다면 출력 필터와 부하 조건을 살펴봅니다. 빠른 스파이크가 그대로 남는다면 스위칭 전류가 돌아오는 귀로(return path)와 부하 가까운 디커플링(decoupling) 배치를 확인합니다. 귀로는 회로를 흐른 전류가 전원 쪽으로 되돌아오는 경로이고, 디커플링은 가까운 커패시터와 짧은 연결로 부하의 순간 전류를 공급하는 배치입니다. 스파이크가 다른 장치의 동작에 맞춰 나타난다면 그 장치와의 결합 경로도 확인합니다. 대책 전후에는 반복 성분과 빠른 스파이크를 같은 측정점·부하·접지 연결·대역폭에서 각각 비교합니다. 대역폭을 좁혀 스파이크가 화면에서 사라진 것은 계측기가 그 성분을 덜 보여 준 결과일 수 있으므로 회로 개선으로 기록하지 않습니다.
정류기 뒤의 저주파 리플이 문제라면 커패시터 용량부터 무턱대고 키우지 않습니다. 같은 부하에서 정류기 뒤 전압의 피크와 골을 재고, 부하 전류·평활 커패시터 용량·허용 리플 전류·온도를 확인합니다. 용량을 늘리면 피크 사이 전압 하강은 대체로 줄지만 재충전 때 흐르는 전류와 부품 부담도 바뀌므로 규격을 다시 확인합니다. 인덕터와 커패시터로 만든 LC 필터(LC filter)는 남은 변동을 줄이는 별도 단계이며, 전압 레귤레이터(voltage regulator)는 입력이 변해도 출력을 일정하게 유지하는 회로입니다. 레귤레이터를 쓴다면 정류기 뒤 전압의 골에서도 해당 부품이 요구하는 입력 여유가 남는지 확인합니다. 정류기 뒤와 레귤레이터 뒤는 같은 측정점이 아니므로 두 파형을 구분해 기록합니다. 이 점검은 절연된 저전압 회로의 정류 후 지점에서 안전한 계측 방법으로 수행하며, 상용 전원 활선에 일반 프로브를 직접 연결하지 않습니다.
커패시터를 ‘평활용’이라고 소개하는 회로도를 볼 때는 용량보다 두 단자가 어느 노드에 연결되는지 먼저 표시합니다. 정류기 출력과 귀로 사이에 부하와 병렬로 놓인 평활 커패시터는 피크 사이에 부하 전류를 내보내므로 위의 물결을 줄입니다. 반대로 스위치 출력과 변압기 권선 사이에 커패시터가 직렬로 그려졌다면 정상 상태의 직류를 차단하는 연결입니다. 이 위치만으로 직류 전원의 평활 역할을 한다거나 변압기 구동 파형을 제대로 전달한다고 판단할 수 없습니다.
이 차이를 확인하려면 전원을 넣기 전에 커패시터 양단의 노드 이름을 적고, 두 단자가 각각 공급선과 귀로에 놓였는지, 아니면 출력과 권선 사이에 끼어 있는지 표시합니다. 직렬 결합이라면 커패시터의 극성·전압·리플 전류 정격과 권선에 걸리는 실제 파형을 별도로 검토해야 합니다. 연결만으로 변압기 출력 전압, 출력 파형이나 부하 적합성을 보장할 수 없으며, 고전압 출력 회로의 제작·시험 절차로 사용하지 않습니다.
DC 허용 오차와 리플 기준을 나눕니다
DC 편차, 느린 드리프트와 리플 Vpp 중 무엇을 판정할지 정합니다. 1 V의 1%가 10 mV라는 산술만으로 리플 허용값이 10 mVpp가 되지는 않습니다. 실제 사양의 정의와 시험 조건을 함께 기록합니다.

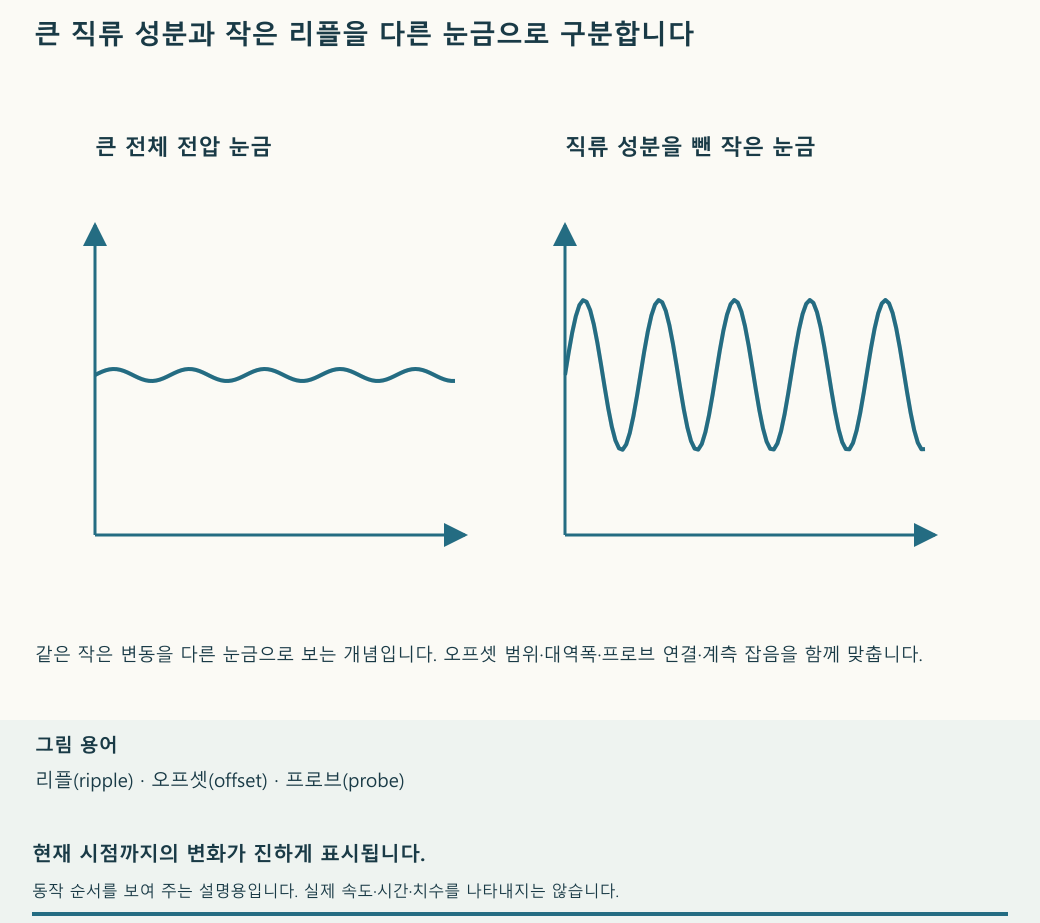

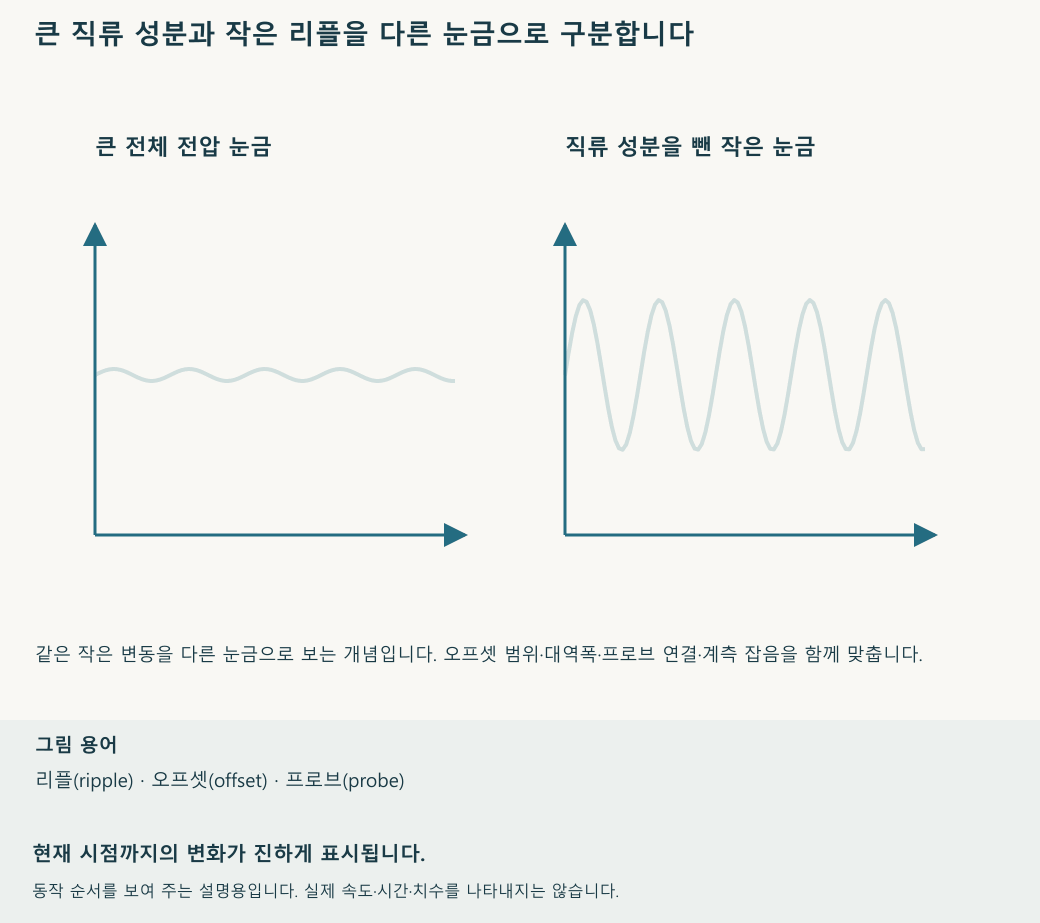

큰 직류 위 작은 변동을 읽을 수 있게 설정합니다
장비가 제공하는 적절한 오프셋으로 관심 파형을 중심에 놓고 세로축 감도를 높이는 방법을 검토합니다. 프로브의 오프셋 범위·입력 허용 범위·감쇠비·잡음과 대역폭을 확인합니다. 화면 안에 파형이 들어온다고 입력단이 정상 범위라는 뜻은 아닙니다.
AC(Alternating Current) 결합이나 DC 차단은 실제 직류 수준과 느린 변화를 가릴 수 있습니다. 확인하려는 양을 남길 수 있는 방식인지 먼저 판단합니다. 특정 장비의 오프셋 기능 효과를 다른 장비의 개선 비율로 일반화하지 않습니다.
비교 설정을 파형과 함께 저장합니다
같은 측정점·전원·부하·모드에서 프로브 종류·연결·감쇠·결합·대역폭·세로축·오프셋·취득 시간을 기록합니다. 프로브까지 바꿨다면 설정 하나만 바꾼 시험이라고 부르지 않습니다. 계측기 자체 잡음을 확인할 필요가 있으면 해당 장비의 지정 절차를 적용합니다.
숫자와 파형을 함께 봅니다. 40 mV/div 화면의 높이와 2 mV/div 화면의 높이는 직접 비교할 수 없습니다. Vpp가 줄었어도 회로가 그대로라면 계측 조건의 영향일 수 있습니다. 반대로 큰 눈금 때문에 평평해 보일 수도 있습니다. 비교 결과에는 바꾼 설정과 실제로 확인한 측정 조건을 함께 기록합니다.
작업 순서를 다시 확인합니다
권선비, 실효값, 정류 후 피크를 따로 계산합니다
이상적인 4:1 강압 변압기에 200 V RMS 사인파가 걸린다는 계산 조건이라면 2차는 50 V RMS, 그 파형의 피크는 50√2 ≈ 70.7 V입니다. 정류·평활 출력은 여기에 다이오드 전압강하, 권선 저항·부하와 충전 사이의 방전을 반영해야 합니다. 실효값 50 V를 평활 커패시터의 충전 피크와 같게 보지 않습니다.
70.7 V는 이 가정의 계산값이지 전원 변동·무부하 상승·과도까지 포함한 절대 상한이 아닙니다. 부품 정격이나 안전성을 이 숫자 하나로 확정할 수 없습니다. 이는 전압 표기를 구분하는 예이며 200 V 전원선에 연결하는 제작·측정 절차가 아닙니다.
무평활 전파정류의 평균값과 실효값은 다릅니다
다이오드 강하를 0으로 보고 평활 커패시터가 없는 이상적인 저항 부하라면, 출력은 v(t)=Vp|sin(ωt)|입니다. 한 주기의 평균은 Vavg=2Vp/π이고, 제곱의 평균에 제곱근을 취한 전체 실효값은 Vrms=Vp/√2입니다. 부호만 뒤집어도 제곱은 같으므로 정류 전 정현파와 전체 RMS는 같지만 평균은 0이 아니게 됩니다.
예를 들어 Vp=10 V라는 계산 조건에서는 평균 약 6.37 V, 전체 RMS 약 7.07 V입니다. 평균을 뺀 교류 성분만의 RMS는 √(Vrms²−Vavg²)≈3.08 V로 다시 다릅니다. 계측기의 AC-only와 AC+DC 측정 범위가 무엇을 나타내는지 확인해야 합니다.
실제 브리지의 두 다이오드 강하, 전원 내부저항, 평활 커패시터와 부하 전류가 있으면 파형이 바뀝니다. 위 식을 평활 후 출력의 실측 평균값으로 그대로 사용하거나 화면의 피크값을 평균값으로 읽지 않습니다. 먼저 실제 파형과 측정 결합 모드, 대역폭을 확인합니다.
For an ideal unfiltered full-wave sine, mean is 2Vp/pi while total RMS is Vp/sqrt(2). AC-only RMS is different again. These identities do not describe a loaded capacitor-filtered supply unchanged.
