먼저 알아둘 용어
근적외선·IR-cut·열화상 — 근적외선은 가시광에 가까운 적외선 영역입니다. IR-cut은 그 빛을 차단하는 필터입니다. 근적외선 조명을 반사시켜 찍는 방식은 물체가 내보내는 열복사를 감지하는 열화상 방식과 다릅니다.
광로·필터(filter) 전환·센서(sensor) 보호창 — 광로는 빛이 렌즈·필터를 거쳐 센서에 닿는 경로입니다. 전환 필터는 주야간에 따라 위치를 바꾸는 구조이고 센서 보호창은 별도의 보호 부품일 수 있어 혼동하지 않습니다.
초점·포화·노출 — 초점은 대상이 선명하게 맺히는 조건입니다. 포화는 빛이 너무 많아 밝기 차이를 더 구분하지 못하는 상태이며 노출은 빛을 받아들이는 시간·감도 등의 촬영 조건입니다.
조명을 켜는 일과 필터를 이동하는 일을 구분합니다

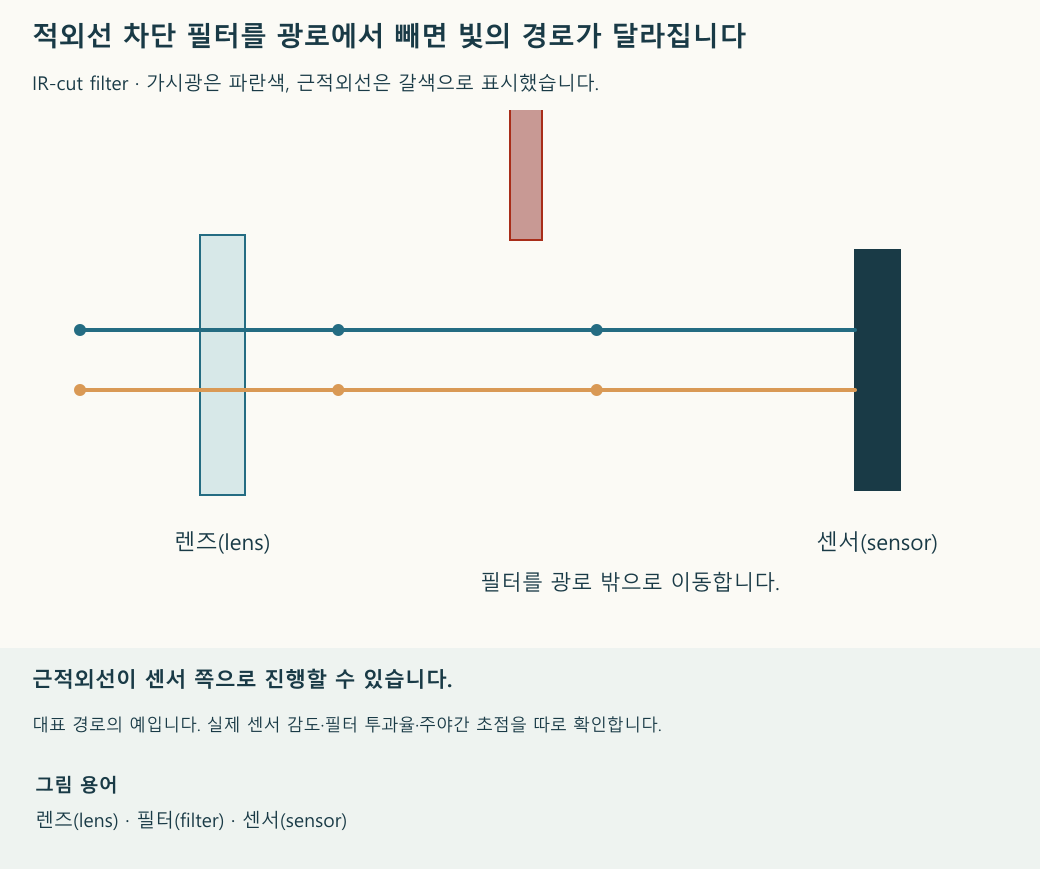

주간의 IR-cut 필터는 근적외선이 색상에 섞이는 것을 줄이는 역할을 합니다. 야간에는 필터를 이동해 근적외선이 센서에 도달하게 하고 필요한 빛은 별도 조명으로 공급하는 구성이 가능합니다. 채도를 낮추는 화면 설정만으로 센서 앞 필터의 투과 특성이 바뀌지는 않습니다.
재활용 광학 부품을 검토한다면 카메라 기판·렌즈·이동 필터·조명 기판을 각각 식별합니다. 분해 전에 상대 위치와 체결을 기록하고 교환 가능한 필터와 센서 보호창을 구분합니다. 센서 보호창을 임의로 제거하는 방법으로 바꾸지 않습니다.
기계적 위치와 전원 요구를 먼저 확인합니다
이식 장치의 체결, 센서 앞 간격과 필터 이동 경로를 확인합니다. 전선이 연결됐다는 사실만으로 필터가 끝 위치까지 갔다고 판단하지 않습니다. 렌즈·필터 위치가 바뀌면 같은 센서 기판이어도 색과 초점이 달라질 수 있습니다.
조명 전원과 필터 구동 전원은 각각 부품 번호·전압·극성·전류 조건을 확인합니다. 커넥터(connector) 모양으로 정격을 추정하지 않으며 적외선 광원의 광학 안전 조건도 실제 부품에 맞게 적용합니다.
같은 대상에서 필터와 조명 상태를 나누어 비교합니다
- 같은 대상과 거리에서 주간 필터 상태를 기록합니다.
- 필터를 야간 위치로 바꾸고 실제 이동을 확인합니다.
- 조명 OFF와 ON을 나누어 밝기뿐 아니라 글자 윤곽·가장자리 흐림·가까운 대상의 포화를 봅니다.
- 다시 주간 상태로 돌아와 색과 초점, 반복 전환을 확인합니다.
일반 렌즈에서는 가시광과 근적외선의 초점 위치가 다를 수 있습니다. 야간에 얼굴이 보인다는 사실만으로 주간 선명도나 장거리 성능을 검증한 것은 아닙니다. 전후를 수치로 비교하려면 노출·대상·거리·조명 조건도 맞춥니다.
필터 전환 뒤 밝아졌지만 흐려졌다면 초점과 반사를 구분해 봅니다. 변화가 없다면 조명·필터 위치·센서 감도·전원 중 어느 조건을 확인했는지 정리합니다. 정확한 부품 조합의 성능은 이런 비교로 검증하며 외형이 맞는 광학 부품을 끼운 사실만으로 확정하지 않습니다.
