먼저 알아둘 용어
LDR(Light-Dependent Resistor)·조도 — LDR은 빛에 따라 저항이 바뀌는 소자입니다. 조도는 면에 들어오는 빛의 정도이며 정량 임계값이 필요하면 적합한 조도 측정이 필요합니다.
히스테리시스(hysteresis)·광 피드백(feedback) — 히스테리시스는 켜짐과 꺼짐의 경계를 다르게 두는 특성입니다. 광 피드백은 장치 자체 LED(Light-Emitting Diode)의 빛이 센서로 돌아와 입력을 바꾸는 현상으로 최종 케이스에서 달라질 수 있습니다.
LDR(Light-Dependent Resistor)·센서(sensor)창 — LDR은 빛에 따라 저항이 바뀌는 소자입니다. 센서창은 그 빛이 들어올 기구의 개구(opening)와 덮개로, 책상 위 센서와 최종 조립 상태의 광학 조건을 다르게 만들 수 있습니다.
센서 입력과 출력 표시를 구분합니다
조명용 LED와 전원·상태 표시 LED를 나누어 봅니다. 센서를 가려 조명 LED가 켜지는 구성이라면 상태 LED가 계속 켜져 있다는 사실을 조명 출력과 혼동하지 않습니다. 밝을 때 켜지는지 어두울 때 켜지는지는 해당 회로의 의도와 맞춥니다.

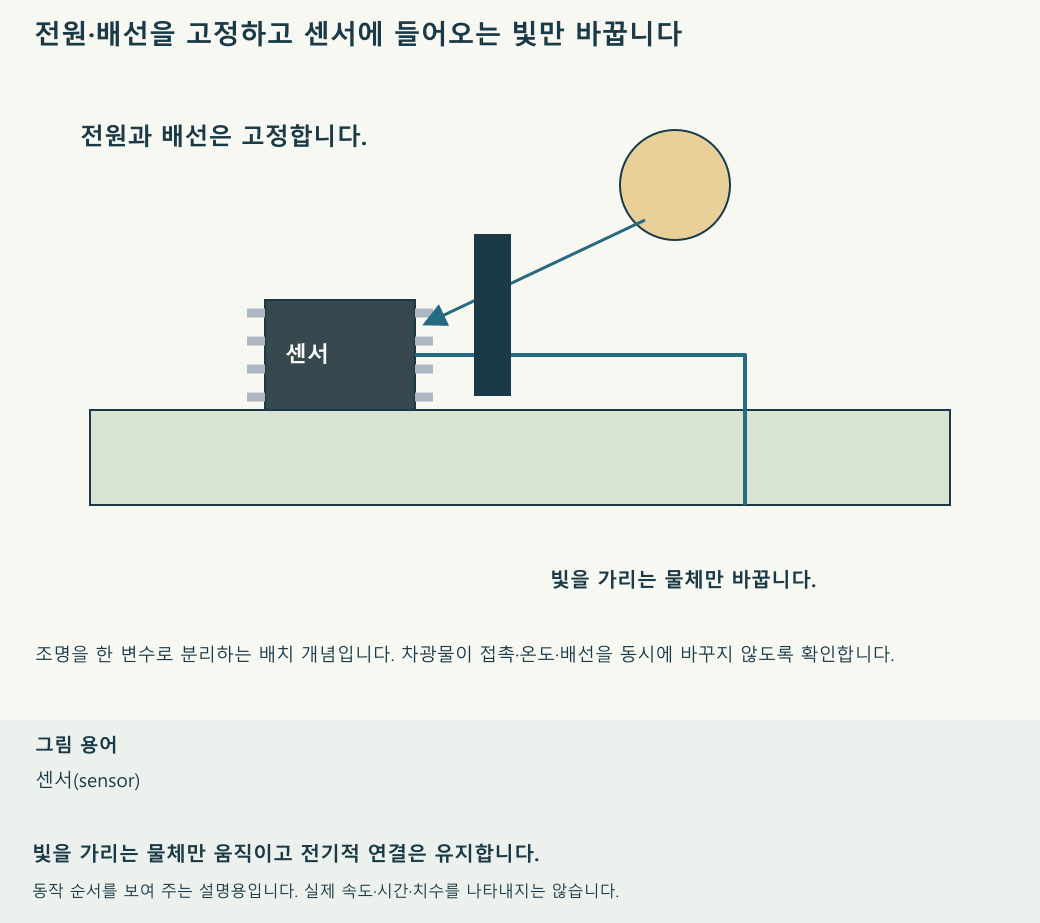

보드(board)를 한 위치에 두고 케이블(cable)·스위치(switch)를 건드리지 않은 채 센서에 닿는 빛만 바꿉니다. 한 번 켜진 것보다 가림·해제를 반복했을 때 같은 반응을 보이는지가 중요합니다. LED까지 덮어 출력이 안 보이는 시험을 피하고 관찰창을 남깁니다. 손가락 압력의 영향을 분리하려면 비접촉 불투명 가림막을 사용합니다.
밝음·어두움 반응과 정량 성능은 다릅니다
이 시험은 현재 조건에서 입력에 반복적으로 반응하는지 확인합니다. 정확한 조도 임계값·지연 시간·히스테리시스는 따로 측정해야 합니다. 충전·보호 기능이 같은 보드에 있어도 센서 가림 시험으로 그 성능까지 확인된 것은 아닙니다.
최종 케이스에서는 LED 빛이 센서로 돌아오거나 주변 면에서 반사될 수 있습니다. 경계 부근에서 깜박이면 가림 조건이 유지됐는지, 자체 조명이 입력을 바꾸는지 나누어 확인합니다. 회로가 의도한 히스테리시스와 지연이 있는지도 검토합니다.
가림 순서·조명 조건·출력 상태·반응 시간과 반복 결과를 기록합니다. 조도 수치를 측정하지 않았다면 수치로 확인한 임계값처럼 적지 않습니다.
밝기 센서는 창과 덮개를 조립한 상태에서 다시 확인합니다
센서를 케이스 옆면의 별도 창에 배치하고 반투명 덮개를 사용한다면 창·센서 방향·배선·내벽의 관계를 확인합니다. 센서가 책상 위에서 빛에 반응해도 최종 케이스에서 가려질 수 있습니다. 덮개와 창을 조립한 뒤 실제 설치 방향에서 외부 빛을 비추거나 가려 반응을 기록합니다.
케이스를 닫자 반응이 줄었다면 바로 감도 설정을 높이기 전에 센서창의 가림과 부품 방향을 봅니다. 표시색이나 화면 밝기를 바꿀 때 센서값도 달라진다면 외부 조명을 고정하고 내부 표시광이 센서로 들어오는지 따로 확인합니다. 수광창과 표시창은 목적이 다르므로 두 광로를 함께 검토합니다.
최종 기록에는 센서 원시값·표시 반응과 창·덮개의 위치를 구분해 남깁니다. 자동 밝기 동작의 전환 기준과 시간 조건은 실제 입력 회로·설정에 맞춰 확인하며, 외부에서 반응을 봤다는 사실만으로 측정 조도나 모든 밝기 범위가 교정됐다고 판단하지 않습니다.
