먼저 알아둘 용어
부유 방열판·용량성 결합 — 부유 방열판은 의도한 전위로 연결되지 않은 금속 방열 구조입니다. 용량성 결합은 떨어진 도체 사이의 정전용량을 통해 빠른 전압 변화가 다른 도체에 영향을 주는 현상입니다.
금속 탭(tab)·절연층 — 금속 탭은 소자에서 열이 전달되는 금속 부분으로 전기적으로 특정 단자에 연결될 수 있습니다. 절연층은 열을 전달하면서 필요한 전기적 분리를 유지해야 합니다.
열 접촉과 전기적 연결을 구분합니다
방열판 가까이 있는 MOSFET(Metal-Oxide-Semiconductor Field-Effect Transistor), 클록(clock)과 스위칭 노드(switching node)를 표시합니다. 부품의 탭이 어느 전위인지, 방열판과 전기적으로 분리해야 하는지 확인합니다. 열적으로 닿아야 한다고 해서 전기적으로 연결해도 되는 것은 아닙니다.
전기적으로 떠 있는 금속도 인접 신호와 기생 정전용량으로 결합하여 잡음 전달이나 재방사 경로가 될 수 있습니다. 회로가 정상 동작해도 방열판을 통한 전자기 간섭(EMI, Electromagnetic Interference)이 허용 범위를 넘을 수 있습니다.
거리와 연결 변경은 절연 조건 안에서 검토합니다
잡음원과의 거리, 방열판의 접지 구조를 변경 후보로 검토합니다. 특정 소자에서 유효한 방열판 접지를 모든 전력 소자에 적용하지 않습니다. 도전성 접착제나 나사 연결이 절연층을 우회하여 금속 탭을 접지에 연결하는지도 확인합니다.
전원을 제거한 상태의 연결·절연 검사로 조립 의도를 확인하고, 요구되는 절연 검증을 수행합니다. 변경으로 열 접촉이나 체결력이 나빠지지 않는지도 확인합니다.
접지할 때는 어느 기준점으로 전류가 돌아갈지 정합니다
방열판에 선을 붙였다는 사실보다 그 선의 반대쪽이 어디로 이어지는지가 중요합니다. 섀시 접지(chassis ground)는 금속 외함을 기준으로 한 연결이고, 회로의 전원 전류가 돌아오는 접지와 항상 같은 경로는 아닙니다. 보호 접지(protective earth)는 감전 보호를 위한 연결이므로 잡음 조정용으로 임의로 끊거나 다른 접지로 바꾸지 않습니다.
특정 회로에서는 방열판을 가까운 기판 접지로 연결해 잡음 전류가 돌아갈 길을 만들지만, 다른 구조에서는 외함 쪽 연결이 케이블을 통한 공통 모드 잡음을 늘릴 수 있습니다. 공통 모드 잡음(common-mode noise)은 신호·전원 도체들이 외함 같은 공통 기준에 대해 함께 흔들리는 성분입니다. 따라서 ‘떠 있으니 무조건 섀시에 연결한다’고 정하지 않고 소자의 탭 전위, 절연 경계와 전체 귀환 경로를 확인합니다.
스위칭 전원(SMPS, switched-mode power supply)에서는 스위칭 노드의 빠른 전압 변화가 트랜지스터와 방열판 사이의 기생 정전용량을 통해 잡음 전류를 만들 수 있습니다. 방열판이 외함이나 보호접지에 연결된 구조라면 그 접속과 전원 도체, 시험 환경을 포함해 전원 회로로 돌아오는 경로까지 표시합니다. LearnEMC의 공통 모드 결합 예처럼 방열판과 회로 기준 사이의 전압이 어떤 외부 경로를 구동하는지 확인하는 것입니다. 방열판을 접지했으니 잡음이 사라졌다고 보지 않고, 실제 탭 전위와 절연 요구를 유지하면서 검토합니다.
전원선의 전도 잡음을 시험할 때는 선로 임피던스 안정화 회로망(LISN, Line Impedance Stabilization Network)을 사용할 수 있습니다. 정해진 측정 조건에서 전원선이 보는 임피던스를 관리하고 잡음 전압을 계측기로 전달하는 장치입니다. Tektronix의 LISN 설명과 같이 50 Ω 측정 포트를 쓰는 구성에서 이 값은 계측 연결 조건이며, 전원선을 저항으로 직접 잇거나 보호접지를 바꿔도 된다는 뜻이 아닙니다. 실제 장비의 정격과 지정 연결을 따르고, 방열판 연결을 바꾼 전후에는 전원선의 잡음 전압과 공간으로 방사되는 잡음을 구분해 같은 조건에서 각각 비교합니다. 전도 시험값이 낮아졌다는 사실만으로 방사 시험 통과까지 판단하지 않습니다.

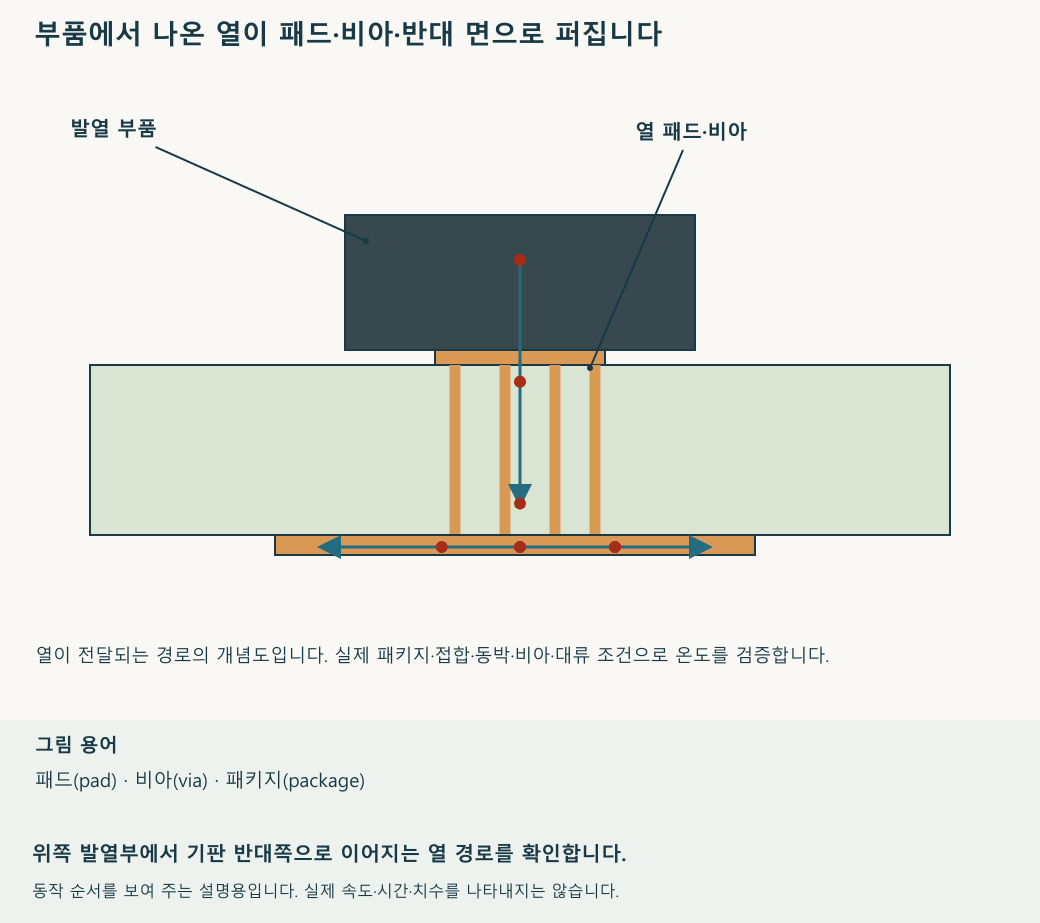

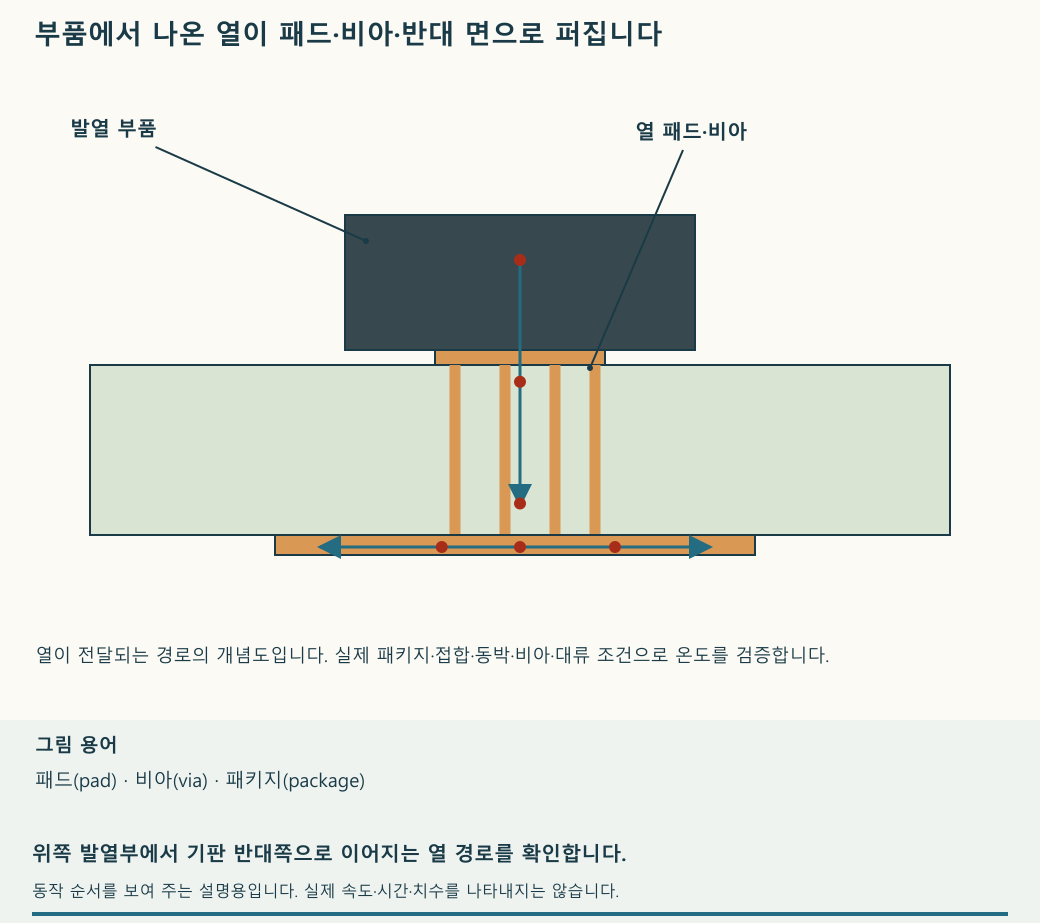

기판 접지에 연결하는 구조라면 방열판의 접촉부에서 접지 동박, 층간 접속 비아, 실제 기준면까지 이어지는 경로를 추적합니다. 스티칭 비아(stitching via)는 같은 접지 도체를 여러 층에 걸쳐 잇는 비아입니다. 접지 동박이 중간에 끊겼거나 긴 가는 배선 하나로만 연결됐다면 고주파에서 의도한 연결과 다를 수 있습니다.
열전도 접착제나 패드는 전기적 성질도 확인합니다. 열을 잘 전달해도 전기는 차단하는 재료가 있고, 열과 전기를 함께 전달하는 재료도 있습니다. 접착층을 통해 접지하려면 실제로 전기가 통하도록 지정한 접촉부여야 합니다. 반대로 소자 탭을 절연해야 하는 곳에 도전성 재료를 넣어 그 절연을 우회해서는 안 됩니다. 접지 경로를 바꾼 뒤에는 방사 잡음뿐 아니라 케이블로 흐르는 잡음도 함께 비교합니다.
참고: Infineon AN-1012의 열전달 재료와 전기적 절연 구분. 제품별 절연·장착 조건을 먼저 확인하며 특정 접지 경로의 EMI 개선을 보장하는 근거로 사용하지 않습니다.
완성 조립 상태에서 잡음과 온도를 비교합니다
같은 전압·부하·동작 모드에서 변경 전후 잡음과 온도를 기록합니다. 외함·나사·배선까지 실제 제품 조건으로 포함합니다. 개선 정도는 예상값이 아닌 실제 측정값으로 기록하고, 어떤 조건에서 확인했는지 함께 적습니다. 절연과 방열을 유지하면서 전기적 영향까지 만족하는 조합을 채택합니다.
