먼저 알아둘 용어
DIP(Dual In-Line Package)·소켓(socket) — DIP는 두 줄의 핀을 가진 패키지(package)입니다. 소켓은 IC 대신 기판에 납땜한 뒤 IC를 끼우는 접촉 부품으로 반복 교체에서 납땜 제거를 줄일 수 있습니다.
방향 홈·접촉부 — 반원 홈 등은 방향을 읽는 기준이지만 실제 핀 번호와 부품 도면을 함께 확인해야 합니다. 소켓은 추가 높이와 접촉 경로를 만들므로 모든 회로의 필수 부품은 아닙니다.
소켓을 먼저 고정하고 접합을 검사합니다
소켓 방향과 풋프린트(footprint) 핀 번호를 맞추어 삽입합니다. 기판에 평평하게 앉았는지 확인한 뒤 납땜하고 인접 단락·미접합을 검사합니다.
세척이 필요한 플럭스(flux)를 썼다면 IC를 끼우기 전에 잔류물을 처리합니다. 플럭스는 납땜할 금속 표면의 산화물 제거를 돕는 재료입니다. 기판이 식은 뒤 소켓 재질에 맞는 세척 방법으로 납땜면을 정리하고, 녹인 오염물이 IC 핀이 들어갈 접촉부에 남지 않게 합니다. 충분히 건조한 뒤 접촉부와 납땜 상태를 다시 봅니다.
전원을 끈 상태에서 IC를 넣고 빼며 핀 배열(array)과 방향을 다시 대조합니다.

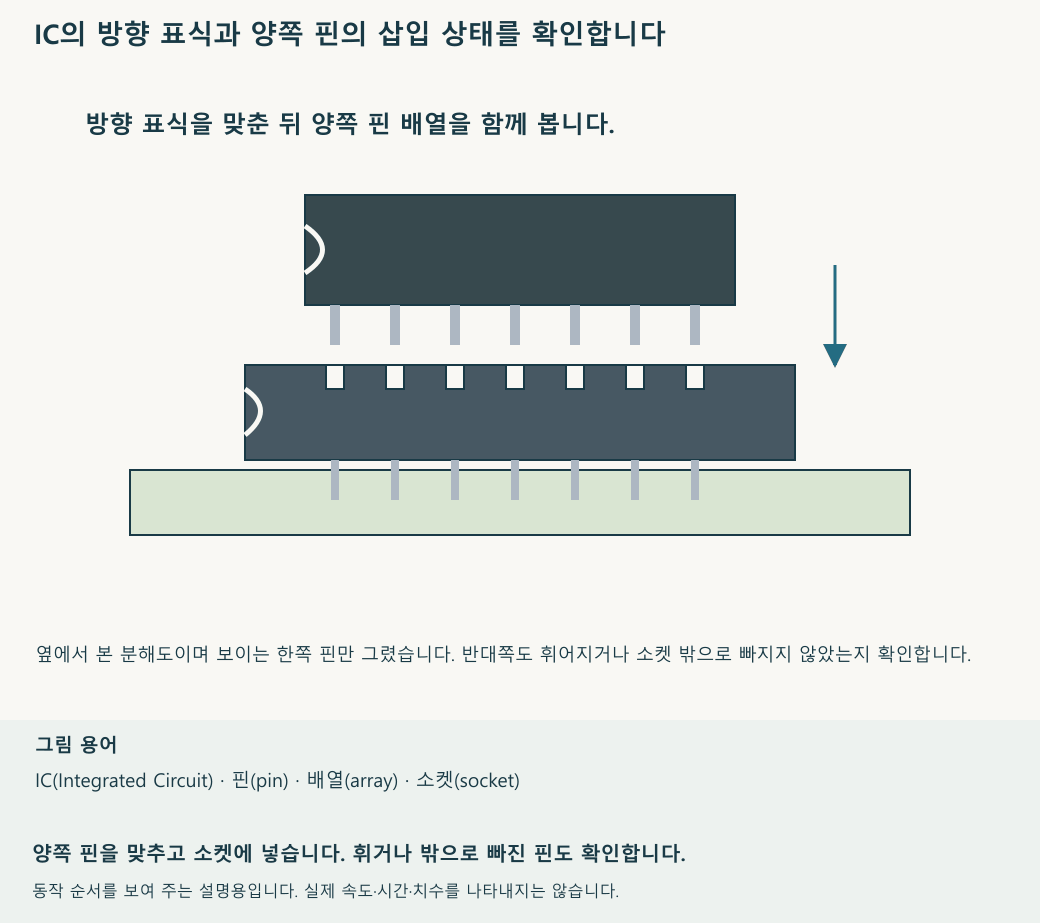

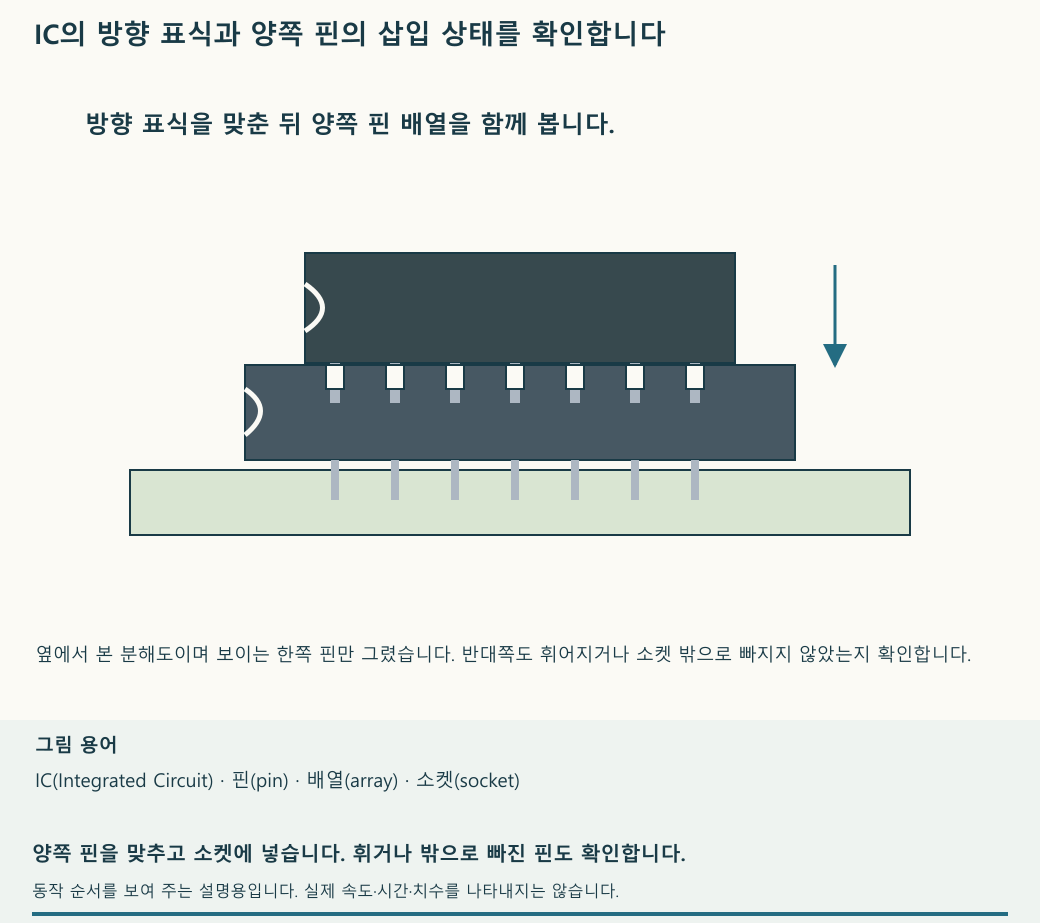

한 줄이 밖으로 접혀 들어가지 않았는지 옆에서 봅니다
IC의 반원 홈과 소켓 방향, 핀 번호가 맞는지 확인합니다. 두 줄이 모두 접촉부에 들어가는지 옆에서 살피고 무리하게 누르지 않습니다. 분리할 때 한쪽 끝만 크게 들어 올리면 핀이 휘기 쉬우므로 적합한 도구로 양쪽을 균형 있게 분리합니다.
교체 편의와 실제 회로 요구를 함께 판단합니다
소켓의 높이·접촉 신뢰성·전기적 영향과 케이스 공간을 확인합니다. 반복 교체가 편해도 모든 DIP 회로에 소켓을 반드시 넣을 필요는 없습니다. 교체 뒤에는 정확한 부품·방향·삽입과 필요한 기능을 다시 검증하고, 휘거나 손상된 핀을 억지로 밀어 넣어 해결하지 않습니다.
단종된 IC를 대체할 때는 단자와 회로를 나누어 설계합니다
소켓이 있어도 같은 IC를 구할 수 없다면 교체가 막힙니다. 이때 필요한 기능을 다른 부품으로 구현하고, 기존 기판에 꽂히는 단자 배열을 유지한 변환 기판(adapter board)을 만드는 방법을 검토할 수 있습니다. 변환 기판은 새 회로와 기존 기판 사이에서 신호·전원 연결과 부품의 장착 형태를 맞추는 작은 인쇄회로기판(Printed Circuit Board, PCB)입니다. 단순히 핀 위치만 바꾸는 경우도 있고, 여러 부품으로 원래 기능을 다시 구현하는 경우도 있습니다.
예를 들어 기존 자리가 두 줄의 16핀 DIP라면, 아래쪽에는 그 단자 배열에 맞는 작은 받침 기판을 두고 그 위에 회로 기판을 세울 수 있습니다. 세운 기판에는 표면 실장 부품(Surface-Mount Device, SMD)을 올립니다. SMD는 긴 다리를 기판 구멍에 통과시키는 대신 표면의 패드에 납땜하는 부품입니다. 이렇게 단자 배치와 회로 배치를 나누면 기존 기판의 구멍 위치를 유지하면서 회로를 넣을 공간을 위쪽으로 확보할 수 있습니다.
원래 부품이 한 줄 단자라면 두 줄짜리 받침을 만들 필요는 없습니다. 작은 회로 기판의 아래쪽에 기존 단자 순서와 간격에 맞는 핀을 배치하는 방법도 있습니다. 핀 피치(pin pitch)는 이웃한 핀 중심 사이의 거리입니다. 피치뿐 아니라 핀 수, 두 줄 사이의 간격, 단면 모양과 굵기, 꽂히는 길이까지 맞춰야 합니다. 소켓이 받아들이는 핀 규격은 제품마다 정해져 있으므로, 일반 핀 헤더가 들어갈 것이라고 가정하지 않습니다.
높이가 늘어나는 만큼 주변 공간과 지지 방법을 확인합니다
기존 IC의 바닥 면적 안에 들어가더라도 뚜껑이 닫히지 않을 수 있습니다. 소켓부터 변환 기판의 가장 높은 부품까지 높이를 재고, 금속 덮개·옆 부품·케이블과 닿지 않는지 확인합니다. 기판 양면에 부품을 배치한다면 양쪽의 돌출 높이도 포함합니다. 아래쪽 단자만 맞춘 뒤 위쪽의 간섭을 놓치지 않도록, 종이나 출력 모형으로 외형을 먼저 확인해도 좋습니다.
세운 기판의 위쪽을 잡아 흔들면 아래 접합부와 핀에 힘이 집중됩니다. 삽입·분리할 때 힘을 받을 위치를 정하고, 진동이나 반복 교체가 예상되면 별도의 지지 구조가 필요한지도 검토합니다. 기판을 작게 만들기 위해 다층으로 배선할 수도 있습니다. 필요한 층수는 연결점 수와 배선 공간에 맞춰 정하고, 접합부의 지지와 전기적 호환성은 별도로 검증합니다.
꽂히는지와 정상 동작하는지를 따로 검증합니다
받침 기판이 맞아도 새 부품의 같은 번호 핀이 원래와 같은 기능을 한다는 보장은 없습니다. 기존 기판이 요구하는 신호를 기준으로 핀 맵을 먼저 만듭니다. 위에서 본 핀 번호와 밑에서 본 번호를 혼동하지 않도록 두 도면의 관찰 방향도 표시합니다.
| 확인할 항목 | 변환 기판에서 확인할 내용 |
|---|---|
| 기존 단자의 역할 | 전원·접지·입력·출력·미사용 단자를 구분하고 새 회로의 연결점과 대조합니다. |
| 동작 조건 | 전원 범위와 입력 허용 전압, 출력이 부하를 구동할 수 있는지 확인합니다. |
| 기능과 시간 조건 | 입력 조합에 따른 출력, 초기 상태, 필요한 주파수·지연 조건이 기존 회로 요구를 만족하는지 봅니다. |
| 물리적 접촉 | 핀 굵기·길이·간격, 소켓의 접촉 상태와 기판의 전체 높이를 확인합니다. |
조립한 뒤에는 전원을 연결하기 전에 의도한 경로의 도통과 인접 핀 사이의 불필요한 연결을 검사합니다. 도통(continuity)은 두 지점이 전기적으로 이어지는지를 확인하는 검사입니다. 부품을 통과하는 경로는 측정 방향과 부품 특성에 따라 값이 달라질 수 있으므로, 단순한 울림 여부만으로 모든 회로를 판정하지는 않습니다.
그다음 회로에 맞는 전원과 전류 제한 조건에서 공급 전압·소비 전류·발열을 확인하고, 실제로 사용하는 입력과 출력 조건을 시험합니다. 전원이 들어왔다고 해서 대체가 끝난 것은 아닙니다. 여러 입력 조합이나 동작 모드가 있다면 각각 확인하고, 최종 조립 상태에서도 같은 결과가 나오는지 봅니다. 원래 기능과 전기적 조건을 확인할 자료가 없다면 핀 배열만 보고 대체 회로를 확정할 수 없습니다.
