차동(differential)쌍의 층 전환에서는 접지 연결과 안티패드(antipad) 슬롯도 확인합니다

고속 차동(differential) 신호를 다른 층으로 옮길 때는 두 신호선뿐 아니라 전류가 돌아올 경로도 이어져야 합니다. 신호 비아(via)만 나란히 배치하면 층 전환부의 귀환 경로나 기준면의 틈을 놓칠 수 있습니다. 접지 연결과 비아 주변의 구리 제외 영역을 함께 살펴, 층이 바뀌어도 필요한 경로가 유지되는지 확인하겠습니다.

먼저 알아둘 용어

차동(differential)쌍·공통모드(common mode) — 차동쌍은 두 선의 전압 차로 정보를 전달합니다. 공통모드는 두 선이 기준에 대해 공통으로 변하는 성분입니다. 실제 불균형이 있으므로 주변 기준 도체도 중요합니다.

스티칭 비아(stitching via)·안티패드(antipad) — 스티칭 비아는 같은 기준면 등을 층간에 연결하는 비아입니다. 안티패드는 비아와 연결하지 않을 구리를 비운 영역이며 여러 개가 이어지면 평면에 긴 틈이 생길 수 있습니다.

기준면·귀환 — 기준면은 신호의 전류 귀환과 전파 구조에 영향을 주는 구리 면입니다. 신호선만 층을 바꾸고 귀환 연결을 멀리 두면 경로가 불연속해질 수 있습니다.

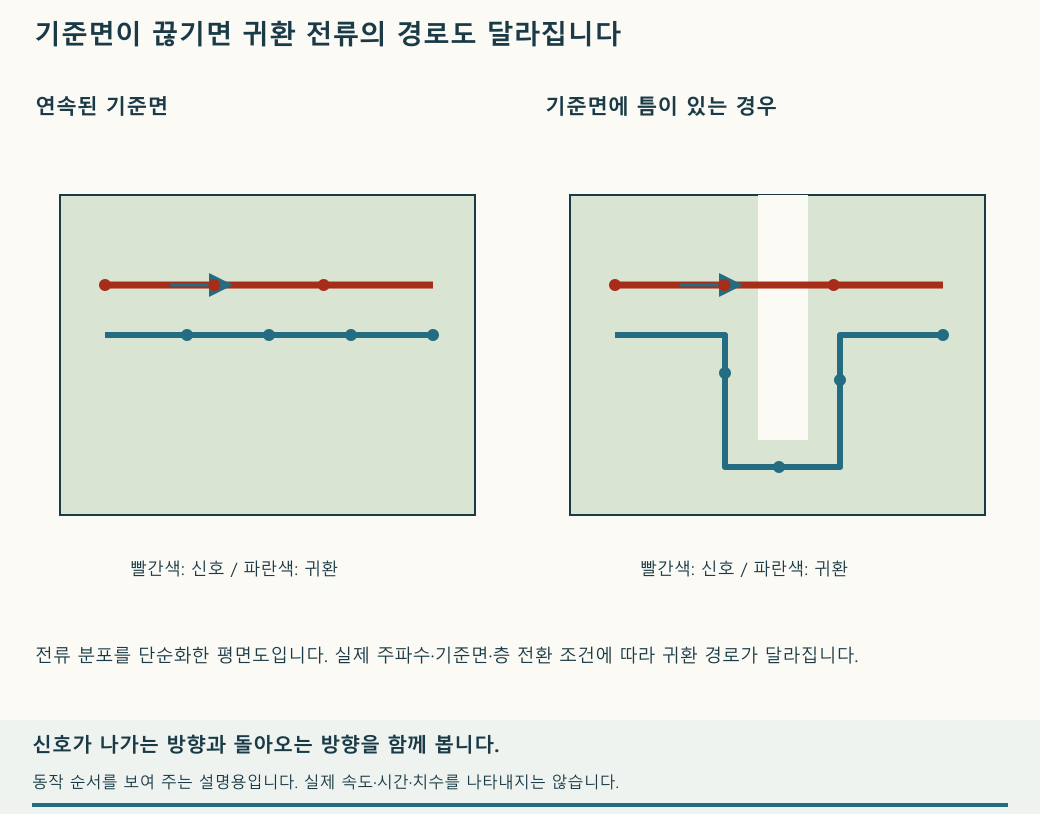

신호 쪽과 귀환 쪽의 진행 방향을 비교합니다. 점은 전류 방향을 나타내며 전자의 속도를 뜻하지 않습니다. 재생 속도와 움직임의 크기는 설명을 위한 것입니다.
정지 그림 확대

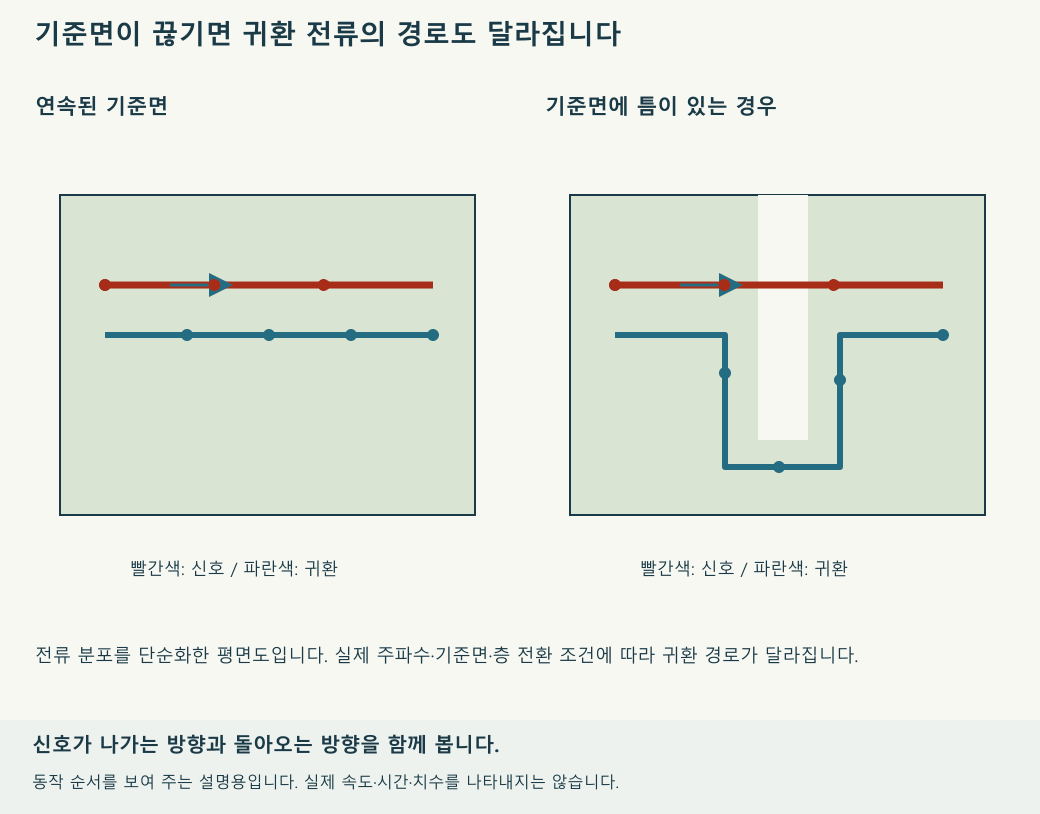

신호 쪽과 귀환 쪽의 진행 방향을 비교합니다. 점은 전류 방향을 나타내며 전자의 속도를 뜻하지 않습니다. 재생 속도와 움직임의 크기는 설명을 위한 것입니다. · 그림을 클릭하면 확대됩니다.

신호의 시작·끝층과 각 기준면을 표시합니다

두 신호가 어느 층에서 어느 층으로 이동하는지 표시합니다. 각 신호층에 가까운 기준면이 같은 GND(Ground)이면 근처 접지 스티칭 비아가 실제로 그 면들을 잇는지 확인합니다. 한쪽만 우회하거나 비아 수가 다른지도 봅니다. 비아 개수를 늘리는 것 자체보다 필요한 위치의 연결과 랜드(land)·안티패드가 만드는 형상이 중요합니다.

신호층과 기준면을 동시에 켜서 경로를 따라갑니다

촘촘한 비아 열의 안티패드가 이어지면 바로 아래 기준면에 긴 슬롯이 생길 수 있습니다. 신호층에서는 선이 이어져 보여도 귀환은 그 틈을 돌아가야 합니다. 신호와 해당 기준면을 함께 표시해 경로 전체를 확인합니다. 막힌 구간에서는 비아 열의 간격·위치, 신호 경로, 층 전환 위치를 조정합니다. 끊긴 기준면을 두고 신호 길이만 보정해도 이 문제는 해결되지 않습니다.

최종 구리 채움을 다시 계산하고 접지 연결이 의도한 면까지 이어지는지 확인합니다. 수정 전후의 신호의 타이밍(timing) 여유와 기능을 실제 적층·부하 조건으로 검증합니다.

작업 순서를 다시 확인합니다

차동쌍의 층 전환에서는 접지 연결과 안티패드 슬롯도 확인합니다 — 설명용 도해
차동쌍의 층 전환에서는 접지 연결과 안티패드 슬롯도 확인합니다 — 설명용 도해 · 클릭하면 확대됩니다.
